流化床鍋爐、旋風(fēng)爐、燃燒器高溫抗侵蝕涂料

Ky-200B2型耐磨膠泥

涂料性能與用途：
鍋爐的燃燒器、旋風(fēng)爐的旋風(fēng)筒等部位由于高溫沖蝕引起嚴(yán)重磨損，常規(guī)方法是用磷酸鹽碳化可塑料搗打襯里。但該法必須經(jīng)嚴(yán)格的烘爐制度，一般用戶無(wú)法滿足這一工藝條件，由此造成強(qiáng)度、耐磨性抗沖蝕性大幅度下降。同時(shí)該材料使用穩(wěn)定應(yīng)小于1500℃，故常規(guī)方法難以適應(yīng)。本涂料針對(duì)磷酸鹽碳化硅可塑料。之缺陷，采用電熔剛玉砂以及高溫氧化耐磨礦物微粉為填料，磷酸鋁改性膠粘劑以及其他添加劑，組成新型高溫防磨涂料。該涂料特點(diǎn)是粘結(jié)性能好、耐剝離強(qiáng)度大、耐磨性好，并無(wú)需烘爐。本涂料用于鍋爐噴燃器、旋風(fēng)筒、工頻感應(yīng)電爐的熔慒、催化裂化裝置的旋風(fēng)分離器等部位。

項(xiàng)目名稱		指標(biāo)
密度	Kg/ m3	≥ 3400
耐壓強(qiáng)度（500℃）	MPA	≥70
何重軟化溫度：開(kāi)始點(diǎn)	℃	≥1650
4％	℃	≥1710
燒后線變化率（1000℃×3H）	％	≥--0.5
耐磨度	G/ cm3	≥0.09
使用溫度	℃	≥1600
導(dǎo)熱系數(shù)（1000℃）	W/WK	≥13.80

使用方法：
1.對(duì)金屬表面進(jìn)行除污、除油處理

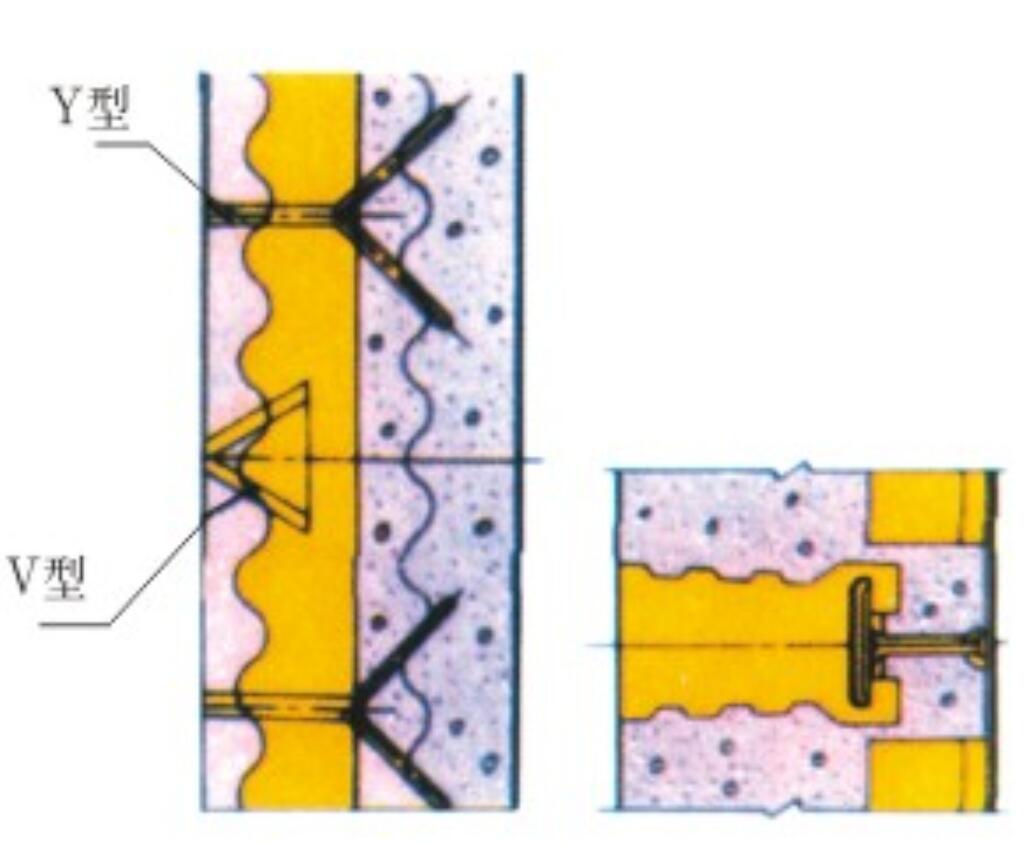

a.按規(guī)定焊喵固件；
b .修舊時(shí)應(yīng)將喵固件內(nèi)原有耐火材料清除干凈，若有喵固件脫落應(yīng)補(bǔ)焊；
c.清除釘及壁面的鐵銹、污物，原則上必須進(jìn)行噴砂處理。
2.材料準(zhǔn)備
KY—200B2型耐磨材料根據(jù)氣候及運(yùn)輸，施工期長(zhǎng)短等不同情況，一般采用現(xiàn)場(chǎng)配制，有時(shí)也由工廠直接配制好送往施工現(xiàn)場(chǎng)，若現(xiàn)場(chǎng)配制涂料，應(yīng)在施工前4—6H配制完畢。
3.將配制好的涂料加入促凝劑，用手拌和（注意戴乳膠手套）制成泥團(tuán)，泥團(tuán)干濕程度相當(dāng)于制陶制品胚體的泥團(tuán)一樣，過(guò)濕時(shí)可以加入部分干細(xì)粉，過(guò)干時(shí)可以加入膠粘劑進(jìn)行調(diào)節(jié)。
4.用手捏一泥團(tuán)，搓成條，壓入喵固件內(nèi)，一次壓滿為準(zhǔn)，并用專用工具塞緊，也可用橡皮錘搗打。涂層厚度以喵固件長(zhǎng)度為準(zhǔn)，一般為25MM。
5.涂層在點(diǎn)火前不得淋水。
6.本涂料由于加入促凝劑，無(wú)需進(jìn)行烘爐養(yǎng)護(hù)，完工27H即可投入運(yùn)行。

包裝、儲(chǔ)存及運(yùn)輸

1.包裝物為朔料桶。
2.本品應(yīng)儲(chǔ)存在陰涼干燥處，工廠配制的涂料儲(chǔ)存期限為30天，超過(guò)期限應(yīng)復(fù)測(cè)其性能，合格后方可使用。
3.本品為非易燃、不易爆品，按非危險(xiǎn)品儲(chǔ)運(yùn)，在儲(chǔ)運(yùn)過(guò)程中避免暴曬、碰撞、重壓。
